Dao phay cầu cổ dài 2 me MRBH230 NS Tool lớp phủ cao cấp

Đôi nét về MRBH230

Dao phay cầu cổ dài 2 me MRBH230 là dòng dao phay chuyên dùng cho gia công thép tôi cứng.

Lớp phủ MUGEN PREMIUM kết hợp với thiết kế lưỡi cắt độc đáo giúp hạn chế sứt mẻ, giảm rung và cải thiện chất lượng bề mặt khi gia công vật liệu có độ cứng lên đến 65 HRC.

Với tổng cộng 334 kích cỡ, sản phẩm đáp ứng linh hoạt nhiều yêu cầu gia công chính xác.

Điểm nổi bật

Dữ liệu gia công thực tế với MRBH230

1. Gia công khuôn cắt và chày đột HAP40 65 HRC bằng dao phay cầu cổ dài MRBH230

Chất liệu: HAP40 65HRC Thời gian cắt: 9 giờ 42 phút. Lớp phủ MUGEN-COATING PREMIUM dành cho thép tôi cứng và thiết kế bán kính độc đáo giúp đạt được độ cứng và khả năng cắt gọt vượt trội khi gia công kim loại có độ cứng cao. Cải thiện độ chính xác và độ nhám bề mặt thành bên nhờ thiết kế vát ngược độc đáo cho rãnh chu vi. Kích thước phôi 30×20 (mm) (độ sâu cắt: 8mm)

– Điều kiện cắt & kết luận

* Kết luận: Đạt được độ nhám bề mặt chất lượng cao trên mặt khuôn cắt Rz0.744μm, mặt khuôn đột Rz0.712μm và cạnh khuôn đột Rz0.699μm ngay cả sau thời gian dài cắt trực tiếp đối với thép HAP40 65HRC.

2. Gia công lòng khuôn chuột STAVAX 52 HRC bằng dao phay cầu MSBH230 và dao phay cầu cổ dài MRBH230

Vật liệu: Thép STAVAX 52HRC Thời gian cắt: 13 giờ 17 phút (không tính công đoạn cắt thô) Dao phay ngón đường kính nhỏ MSBH230/MRBH230 đạt được bề mặt cắt ổn định ngay cả khi gia công vật liệu có độ cứng cao trong thời gian dài, kể cả khi xẻ rãnh. Kích thước tác phẩm: 135×95 (mm)

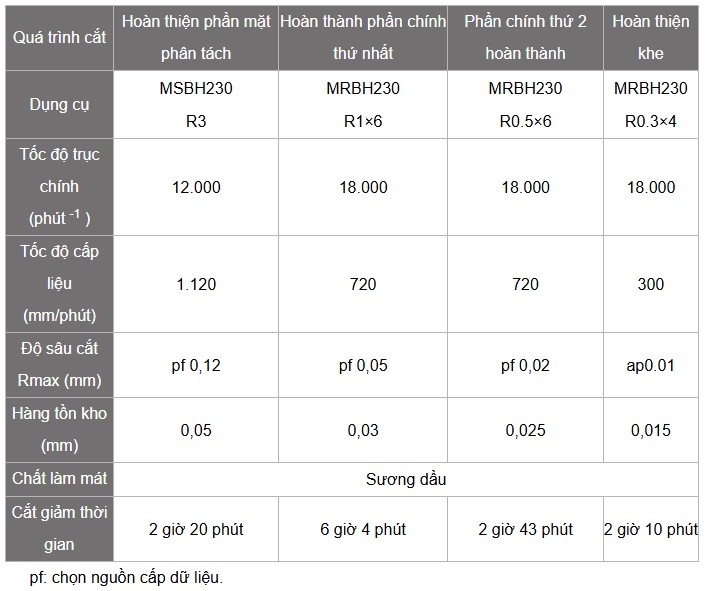

– Điều kiện cắt & kết luận

* Kết luận

	* Hoàn thiện đường phân khuôn Độ nhám bề mặt: Rz 0,909 μm Độ mài mòn của MSBH230 R3: 0,008 mm.
	* Phần chính thứ nhất: Độ nhám bề mặt: Rz 1,492 μm. Độ mài mòn của MRBH230 R1 × 6: 0,008 mm.
	* Phần chính thứ 2 Hoàn thiện Độ nhám bề mặt: Rz 0,607μm Độ mài mòn của MRBH230 R0,5 × 6: 0,01 mm.
	* Gia công rãnh với độ nghiêng 1° và độ sâu 4 mm. Độ mài mòn của MRBH230 R0.3 × 4: 0,008 mm. Đạt được khả năng phay ổn định ở đường kính nhỏ khi gia công rãnh có gờ với tỷ lệ L/D=6,6.

Catalogue dao phay cầu cổ dài 2 me MRBH230
